Сандвич шинопровод с меден проводник

Сандвич шина с меден проводник е високоефективно решение за предаване на енергия, специално проектирано за модерни системи за разпределение на енергия. Използвайки електролитни медни проводници с висока чистота и "сандвич" структура, включваща плътно подредени фазови проводници, той безпроблемно интегрира проводниците, изолационните материали и металния корпус. Този дизайн предлага множество предимства, включително висок капацитет на ток, ниска загуба на мощност и гъвкавост на монтажа. Продуктът е широко приложим в сценарии за разпределение на ток с висок ток - като промишлени предприятия, високи сгради, центрове за данни и железопътни транзитни системи - осигурявайки стабилна и надеждна гаранция за пренос на енергия за разнообразна гама от електрически приложения.

Технически параметри

Основни технически предимства

(I) Медни проводници с висока чистота: по-ниски загуби, по-голяма енергийна ефективност

Системата използва електролитна мед от клас T2 с чистота ≥99,95% като проводник. При 20°C съпротивлението е ≤0,01724 Ω·mm²/m, а проводимостта надвишава 98%. В сравнение със стандартните медни материали, това води до намаление от приблизително 5% до 8% в загубите в линията. Повърхностите на проводника могат да бъдат покрити с калай или сребро при поискване; това значително повишава устойчивостта на окисляване и корозия, намалява устойчивостта на контакт, гарантира дългосрочна стабилност на точките на свързване и ефективно удължава експлоатационния живот на продукта.

(II) "Сандвич" компактна структура: двоен пробив в използването на пространството и енергийната ефективност

Трифазните проводници са директно свързани с помощта на тънкослойни изолационни материали и плътно подредени без никакви въздушни междини, като по този начин се компресира електрическата хлабина до едва 6–10 mm. Този дизайн увеличава плътността на предаване на енергия на единица пространство с над 40% и води до по-компактен физически профил. Следователно, той постига значителни спестявания на място за инсталиране, което го прави особено подходящ за среда с ограничено пространство, като електрически щрангове и зони с гъсто оборудване. Освен това, тази плътно подредена структура намалява реактивното съпротивление на системата до само 40%–60% от това, което се среща в традиционните системи за шинопроводи с въздушна изолация, като значително намалява спада на напрежението при работни условия на висок ток и повишава общата ефективност на преноса на енергия.

(III) Високоефективен дизайн за разсейване на топлината: по-ниско покачване на температурата, по-голяма стабилност

Топлината, генерирана от проводниците, бързо се отвежда през изолационния слой към металния корпус. Когато се комбинира с корпус от алуминиева сплав с интегрирани ребра за разсейване на топлината, повърхностната площ на корпуса се увеличава с над 30%, което води до значително подобрение на ефективността на разсейване на топлината. Някои модели с висок капацитет на ток имат надлъжни канали за разсейване на топлината на вътрешната повърхност на корпуса; този дизайн допълнително подобрява топлопроводимостта, като гарантира, че повишаването на температурата на свързващите клеми остава ≤60K и това на металния корпус остава ≤30K, като по този начин се поддържат стабилни работни температури в безопасен диапазон по време на дългосрочна работа.

(IV) Цялостна защита за всички сценарии - безопасна и надеждна

Основна защита: Корпусът е изработен от алуминиево-магнезиева сплав или студено валцована стоманена ламарина. Обработен чрез анодиране, електрофореза или електростатично прахово покритие, той показва отлична устойчивост на корозия и механична якост. Със степен на защита от проникване (IP) от IP54 или по-висока, той ефективно предпазва от прах и пръски вода, което го прави подходящ за стандартни среди като общи фабрични подове и помещения за електроразпределение.

Защита за специални среди: Предлагат се персонализирани водоустойчиви (капсуловани) модели. Тези модули разполагат с напълно запечатано, интегрално капсулиране, използващо ненаситена полиестерна смола, комбинирана с неорганични пълнители, постигайки IP рейтинг IP67–IP68. Те са в състояние да работят стабилно на открито, подводни среди и атмосфери, съдържащи корозивни газове, като могат да се похвалят със срок на стареене на изолацията над 50 години.

Пожароустойчива защита: Пожароустойчивите модели използват композитен изолационен слой, състоящ се от слюдена лента и керамизиращ силиконов каучук. Корпусът е покрит с набъбваща (огнеупорна) огнеупорна боя; дори когато е изложен на екстремни температури от 960°C, уредът може да поддържа захранване за 1 до 3 часа, осигурявайки непрекъснато захранване за вериги за пожарна безопасност. Тези продукти отговарят на националните стандарти като GB/T 9978.1-2008.

(V) Модулна инсталация - Гъвкаво и удобно разширяване

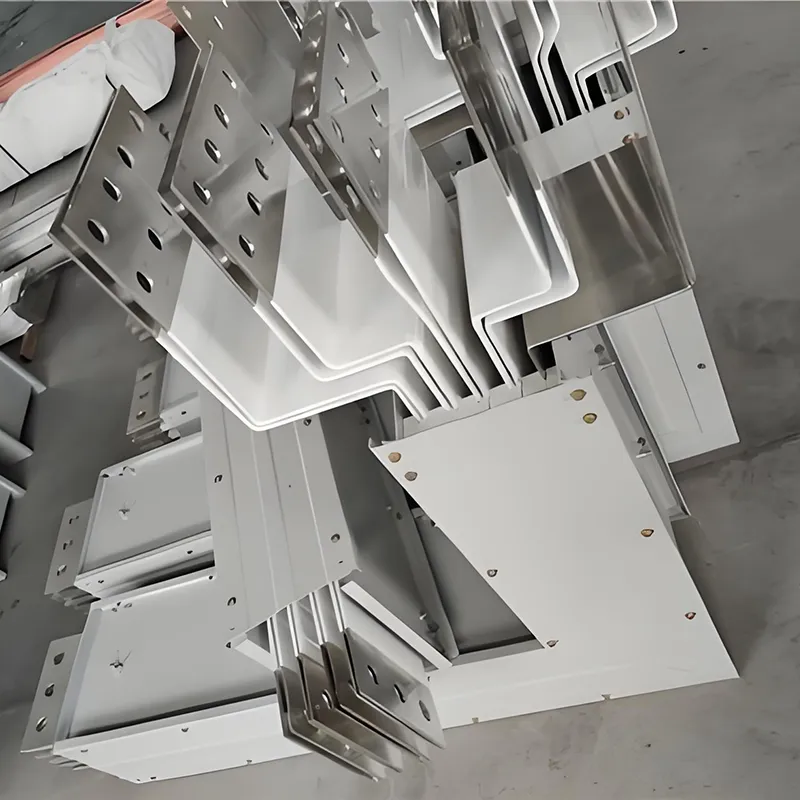

Отличаваща се със стандартизиран модулен дизайн, системата позволява бързо свързване на място с помощта на един болт. Всяка връзка е оборудвана с механизъм за контрол на въртящия момент, за да се осигури минимално контактно съпротивление. Конекторите поддържат корекция на толеранс на подравняване от ±4 mm, ефективно компенсирайки грешките при инсталиране. Щепселните модули могат да бъдат позиционирани във всяка точка по шинопровода и да поддържат горещо включване (поставяне/отстраняване на живо) - като заземяващата връзка се включва първа и се изключва последна - оценени за минимум 200 цикъла на включване. Тази гъвкавост позволява на системата лесно да се адаптира към реконфигурациите на производствената линия и изискванията за разширяване на оборудването, като по този начин намалява времето за изпълнение и разходите за поддръжка.

Ръководство за избор на продукт

Сценарии за приложение

(I) Сектор промишлено производство

Подходящ за тежкотоварни работилници, участващи в автомобилното производство, механична обработка, електронно сглобяване и подобни области, осигурявайки стабилно основно захранване за големи машини и автоматизирани производствени линии. Характеристиките му с нисък импеданс ефективно смекчават спадовете на напрежението, причинени от флуктуации на тока, докато модулният му дизайн улеснява честите настройки на производствената линия и разширяването на оборудването, като по този начин отговаря на гъвкавите изисквания на индустриалното производство.

(II) Високи сгради и търговски комплекси

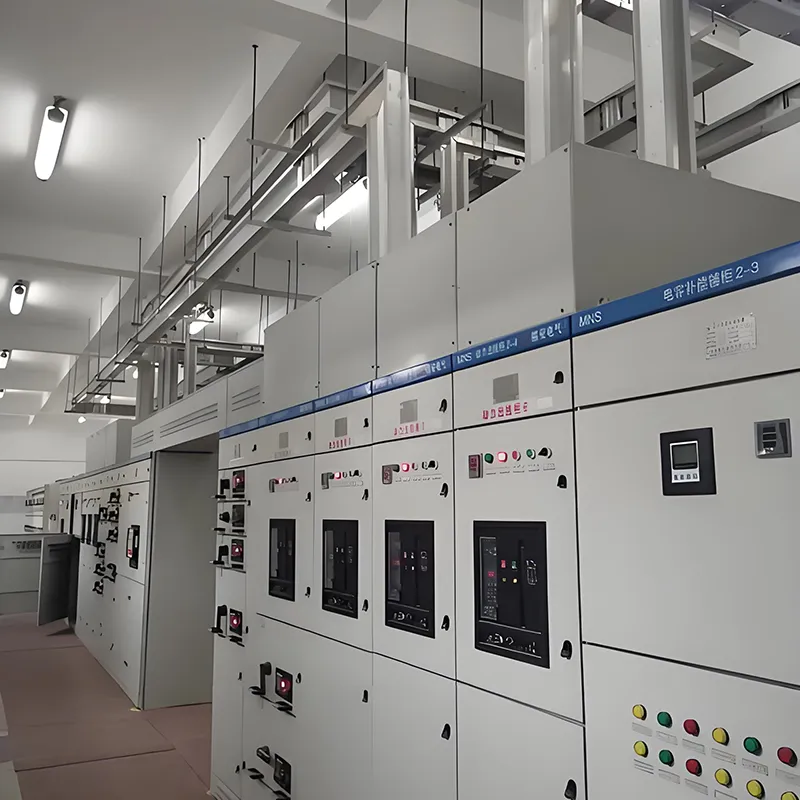

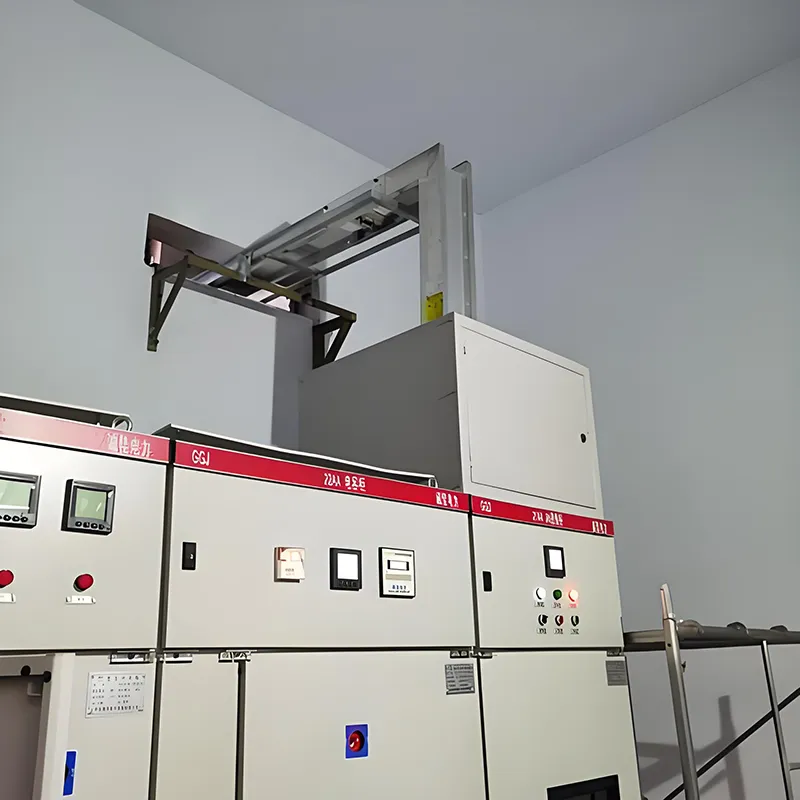

Монтирани вертикално в електрически щрангове, тези системи служат като първични електроразпределителни линии за всеки етаж – решение, възприето от над 90% от високите сгради. В търговските комплекси те позволяват разпределение на голям ток на големи разстояния, задоволявайки разнообразните изисквания за електрически товар на различни места като търговски центрове, хотели и офис сгради; освен това те предлагат удобни точки за разпределение на мощността, опростявайки бъдещата поддръжка и модификациите на системата.

(III) Центрове за данни и здравни заведения

Тези системи осигуряват непрекъснато и надеждно захранване за критични за мисията товари - като сървъри на центрове за данни и медицинско оборудване - които изискват изключителна надеждност. Някои модели интелигентни продукти разполагат с интегрирани модули за измерване на температурата и мониторинг на тока; поддържайки RS485 или протоколи за безжично предаване, те позволяват дистанционна работа и поддръжка, както и възможности за предварително предупреждение за повреда, като по този начин осигуряват непрекъснатост на захранването без прекъсване.

(IV) Специални настройки на околната среда

Водоустойчивите продукти от лята смола са идеално подходящи за влажни и корозивни среди - като подземни тунели, пречиствателни станции за вода и крайбрежни съоръжения. Пожароустойчивите продукти, обратно, са предназначени за приложение във вериги за пожарна безопасност и системи за аварийно захранване; в случай на пожар те поддържат непрекъснатост на захранването, като по този начин печелят критично време за евакуация на персонала и спасяване на оборудването.

ЧЗВ

В1: Какво представлява сандвич шинопровод с меден проводник?

О: Това е система за разпределение на ниско напрежение, средно до високо натоварване с плътни медни проводници T2 (≥99,9%) за стабилен ток, ниски загуби и надеждна работа.

Q2: Какви са основните му спецификации?

A: Номинален 1000A, подходящ за ≤1000V системи. Медта е калайдисана за ниска контактна устойчивост и антикорозионна защита. IP54+ защита, в съответствие с GB 7251 & IEC 61439.

Q3: Къде се използва често?

О: Идеален за високи сгради, промишлени предприятия, търговски центрове, центрове за данни и други приложения за разпределение на електроенергия с ниско напрежение.

Q4: Какви са основните предимства?

О: Голям токов капацитет, ниска загуба на енергия, отлично разсейване на топлината, компактен дизайн и лесна инсталация и разширяване.

В5: Безопасно и надеждно ли е?

A: Да. Плътната структура и висококачествената мед осигуряват надеждна работа, а всички продукти са сертифицирани от CCC за безопасност.

В6: Мога ли да персонализирам автобусната линия?

О: Fenghua Electric предлага гъвкави решения за различни оформления, дължини и капацитет. Свържете се с нас за индивидуални поръчки или консултация.

Q7: Как се сравнява с традиционните автобусни линии или кабели?

О: Намалява загубата на енергия, подобрява разсейването на топлината и спестява място, което го прави по-ефективен и надежден от конвенционалното окабеляване.

Q8: Как мога да закупя или запитам?

О: Свържете се с Fenghua Electric, за да поискате оферта, да направите поръчка или да обсъдите изискванията на проекта. Ние предоставяме професионална поддръжка за всички запитвания.
