Характеристики на компактните шинопроводи

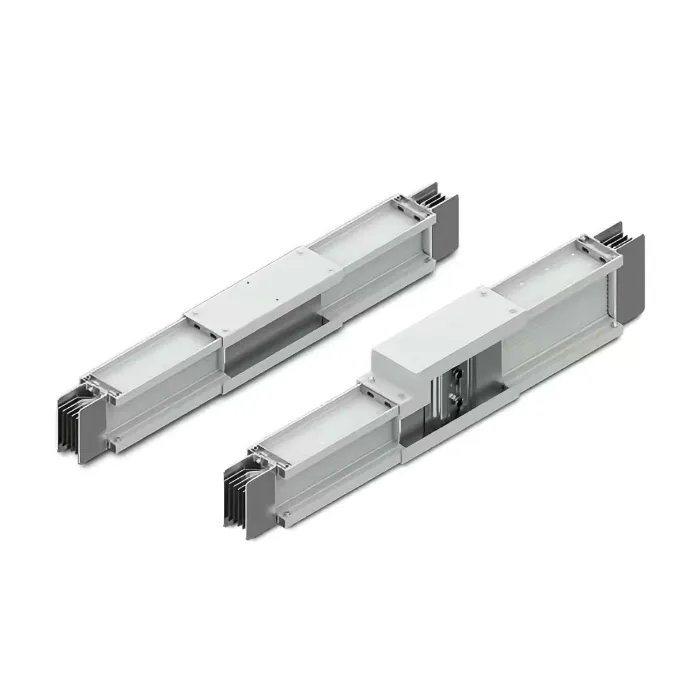

Компактен шинопроводе основен компонент в електроразпределителни системи за ниско напрежение, използвани за предаване на високи токове. Неговите определящи характеристики включват компактна структура, ефективно разсейване на топлината, висока степен на защита и висок капацитет на ток. Той е широко разпространен в сценарии, при които пространството е ограничено, участват високи токове и са необходими високи нива на защита, което го отличава значително от системите с въздушно изолирани шинопроводи. Следва подробна разбивка на неговите функции, категоризирани в основни предимства, ключови характеристики, приложими сценарии и ограничения:

Основна структура и експлоатационни характеристики

Компактен дизайн за пестене на пространство: Проводниците и изолационните слоеве пасват плътно един към друг без излишни въздушни междини; следователно, общият обем и тегло са значително по-ниски от тези на въздухоизолираните шинопроводи. В среда с ограничено пространство - като високи сгради, центрове за данни и работилници, гъсто натъпкани с оборудване - този дизайн драстично намалява пространствения отпечатък, необходим за инсталиране, представлявайки едно от най-видните предимства на компактния шинопровод.

Висок капацитет за носене на ток и ниски загуби: Проводниците са разположени в непосредствена близост, което води до къси пътища на разсейване на топлината. В комбинация с топлопроводимостта и свойствата на разсейване на топлината на металния корпус, системата показва по-ниско повишаване на температурата. Това му позволява да пренася по-високи номинални токове в рамките на същия физически обем (достигащи до 6300A и повече). Освен това, спадът на напрежението е минимален и загубите при пренос на електрическа енергия са по-ниски от тези на традиционните кабели и въздушно изолирани шинопроводи, което води до по-висока ефективност на разпределение на мощността.

Висока степен на защита за сложни среди: Използвайки напълно затворена структура с интегриран дизайн за изолация и корпус, системата обикновено постига степен на защита от проникване (IP) от IP54 или IP66, като някои модели достигат IP68. Способен е да издържа на индустриални среди, характеризиращи се с влажност, прах и леки корозивни газове; може да се използва и на открито (изискващи специфични защитни мерки), предлагайки обхват на приложение, много по-широк от този на въздухоизолираните шинопроводи.

Превъзходна електрическа и механична производителност:

Електрическа стабилност: Проводниците са сигурно закотвени, демонстрирайки силна способност да издържат на късо съединение, както и отлична динамична и термична стабилност, което позволява на системата да издържи удара от повреди при късо съединение с голям ток.

Механична здравина: Металният корпус се отличава с интегрирана, монолитна конструкция, която предлага висока устойчивост на удар и вибрации, което го прави подходящ за монтаж в среда, предразположена към вибрации, като промишлени заводи и големи съоръжения.

Гъвкаво свързване и удобна инсталация: Системата поддържа разполагането на точки на отклоняване на произволно желано място по протежение на шината, което позволява бързо захранване на товари чрез щепселни отклонителни модули. Тази адаптивност отговаря на изискванията за регулиране на натоварването и проекти за разширяване на капацитета. Освен това модулният подход към производството и монтажа улеснява бързото изграждане, докато последващата поддръжка и подмяна на компоненти остават относително удобни. II. Характеристики на материала и процеса

Специализирани изолационни материали

Изолационният слой на сърцевината обикновено използва устойчиви на висока температура, забавящи горенето изолационни филми или материали за прахово покритие. Тези материали предлагат стабилна изолационна производителност, както и отлични свойства за забавяне на горенето и против стареене, като напълно отговарят на стандартите за безопасност за електроразпределителни системи за ниско напрежение.

Висококачествен избор на проводник

Като първични проводими елементи обикновено се използват медни или алуминиеви шини. Повърхностите им са подложени на антикорозионни обработки - като калайдисване - за минимизиране на контактното съпротивление и подобряване както на проводимата ефективност, така и на експлоатационния живот.

Приложими сценарии и ограничения

Приложими сценарии

Главни разпределителни стволове и подови електрозахранващи системи във високи сгради;

Места с ограничено пространство и строги изисквания за степен на защита, като центрове за данни, стаи с оборудване, големи търговски центрове и болници;

Системи за електрозахранване на оборудване, работещо при натоварване с голям ток или в сложни среди, като промишлени предприятия, металургични съоръжения и химически заводи;

Системи за разпределение на електроенергия, подлежащи на строги ограничения на пространството за инсталиране или такива, изискващи често разширяване и модификация на капацитета.
