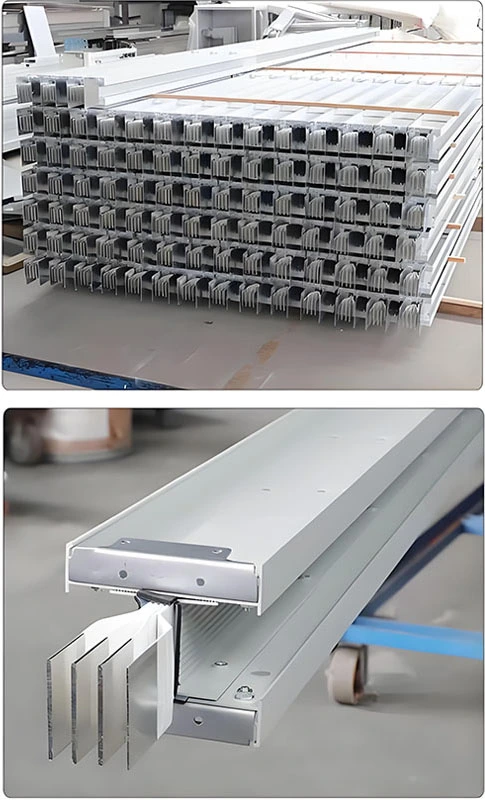

Затворена шина със слаб ток

Прецизно покритие за разпределение на слаб ток

Затворената шинопровода за нисък ток е проектирана за разпределение на мощността при пълен сценарий при нисък товар, с диапазон на номинален ток от 25A–400A. Той поддържа AC трифазни четирипроводни или петпроводни системи с номинално напрежение до 660V и честоти от 50Hz или 60Hz. Като професионален производител и доставчик в Китай, Fenghua Electric предоставя решения, идеални за малки търговски обекти, офис разклонения, шкафове за автоматизирано управление и медицинско лабораторно оборудване. Предлагат се както типовете с въздушна изолация, така и с компактна изолация за гъвкаво, персонализирано предаване на енергия.

Основни типове: Двойни решения за различни приложения

1. Въздухоизолирана шина

Отличаваща се с изолационна структура с въздушна междина, комбинирана с епоксидни изолационни блокове, тази система осигурява високо изолационно съпротивление (≥100 MΩ) и издържа напрежение от 3750 V на захранващата честота за 1 минута без повреда. Дизайнът подобрява разсейването на топлината, поддържайки температурата на проводника под 60°C и повишаването на корпуса в рамките на 30K. Корпусът е изработен от студено валцована стомана или алуминиево-магнезиева сплав с подсилена гофрирана структура за здрави механични характеристики. Медни проводници T2 с висока чистота (≥99,95%) с калаено покритие осигуряват ниско съпротивление и стабилна проводимост. Алуминиевите проводници не са задължителни за рентабилни проекти.

2. Компактно изолирана шина

Този тип използва епоксидна смола или усъвършенствани полимерни материали за плътно обвиване на проводници, комбинирани със забавящи горенето XLPE термосвиваеми тръби, отговарящи на екологичните стандарти RoHS. Неговата компактна структура намалява изискванията за пространство и предотвратява рисковете от пожар в комина, като предлага повишена пожарна безопасност. Със степен на защита до IP54, той се представя добре във влажна и прашна среда. Оптимизираният дизайн намалява импеданса и загубата на мощност, осигурявайки висока ефективност на предаване със спад на напрежението ≤2,5% над 110 m. Изолационната система работи надеждно от -200°C до +200°C, осигурявайки експлоатационен живот над 30 години.

Изключителна производителност: Строгите стандарти гарантират стабилна работа

Сертифицирано осигуряване на качеството

Затворената шинопровода за слаб ток е произведена в строго съответствие с международните стандарти. Всяка единица се подлага на цялостни тестове преди доставката, гарантирайки постоянно качество, проверена производителност и надеждно предаване на енергия за различни приложения.

Високо ниво на защита (IP40–IP65)

Корпусът е проектиран със степен на защита от IP40 до IP65, с по-високи оценки, налични за употреба на открито. Усъвършенстваната технология за пробиване и занитване създава безшевна, напълно затворена структура, подобрявайки ефективността на уплътняване и ефективно предотвратявайки проникването на прах и влага. Той е много подходящ за сурови среди като висока влажност, морски климат и условия на солена мъгла, с доказана устойчивост чрез 2000-часови тестове със солен спрей.

Силна устойчивост на късо съединение и вибрации

Системата има отлична устойчивост на късо съединение. Корпусът от алуминий или нискомагнитна стомана намалява загубите от вихрови токове и топлинното покачване, като подобрява ефективността на токопренасянето. Вградените ударопоглъщащи структури предпазват вътрешните проводници и изолационните компоненти от механични вибрации и външно въздействие. Гъвкавите връзки и гумените изолационни подложки допълнително подобряват стабилността на системата, когато е свързана към трансформатори или разпределително оборудване.

Безопасна и ефективна система за заземяване

Интегрираният дизайн за заземяване използва силно проводим корпус от алуминиева сплав с напречно сечение, значително по-голямо от самия проводник. Това гарантира ниско съпротивление на заземяване, отговарящо на стандартите за безопасност и осигурявайки надеждна защита както за оборудването, така и за операторите.

Удобен монтаж и поддръжка: Намаляване на общите разходи за жизнения цикъл на проекта

Гъвкави методи за инсталиране: Поддържа многопосочна инсталация - както хоризонтална, така и вертикална - и може бързо да бъде закрепена към електрически щрангове, помещения за оборудване или тавани с помощта на монтажни скоби. Модулният дизайн улеснява бързото сглобяване; стандартните секции се предлагат с дължини от 3 м, 6 м или 8 м (може да се персонализира според спецификациите на потребителя). Освен това, крановете могат да бъдат позиционирани на произволно място според изискванията на клиента, при условие че разстоянието между изходите е не по-малко от 0,6 метра. Тази гъвкавост позволява удобно бъдещо разширяване на капацитета и корекции на маршрута, което значително съкращава цикъла на инсталиране.

Подробности за дизайна, ориентиран към потребителя

Разпределителните модули имат продължителност на живот при включване/изключване от ≥200 цикъла. В комбинация с конектори, включващи дизайн за предотвратяване на фазови грешки, рискът от грешки при инсталиране е драстично намален.

Използвайки метода на монтаж на челно съединение, закрепването на свързващите болтове изисква само един гаечен ключ, което прави операцията лесна и безпроблемна. Всички продукти с различни текущи рейтинги използват стандартизирана покривна плоча, осигуряваща висока степен на стандартизация, силна взаимозаменяемост и удобна адаптивност на интерфейса за корекции на капацитета.

Снабдена с гофрирани компенсатори, системата позволява две степени на свобода при регулиране - както хоризонтално, така и вертикално. Това не само приспособява разширението и свиването, причинени от температурни колебания, но също така компенсира структурните отклонения в резултат на слягането на основата. Тази иновация разрешава недостатъците на традиционните разширителни устройства с плъзгаща се плоча, като лоши степени на защита, тромав монтаж и ненадеждна работа.

Опростена схема за поддръжка: Рутинната поддръжка изисква само периодични проверки на плътността на съединителя и целостта на корпуса. В случай на проблеми като намалена якост на изолацията, вътрешните компоненти могат да бъдат изсушени чрез кратък период на работа без натоварване. Ако възникне локализирано прегряване, проблемът може бързо да бъде разрешен чрез отстраняване на неизправности в точките на свързване или регулиране на натоварването, което води до ниски разходи за поддръжка.

Типични сценарии за приложение

Затворената шина с малък ток се използва широко в:

▪Търговски офиси за осветление и електроразпределителна техника

▪Индустриални автоматизирани системи за контролни шкафове и PLC

▪Медицинска и лабораторна среда, изискваща стабилно, чисто захранване

▪Изграждане на инфраструктура за слаботокови и аварийни системи

▪Фабрични надстройки, при които е необходимо ефективно преоборудване

Ръководство за подбор: Научно съответствие с изискванията на проекта

Избор на номинален ток: Изберете подходящата номинална стойност въз основа на действителния ток на натоварване; препоръчва се да се включи 10%–20% граница на безопасност, за да се покрият бъдещите нужди от разширяване на капацитета и да се осигури дългосрочна стабилност на продукта.

Избор на тип изолация: За сухи среди с ниски температури на околната среда и минимални флуктуации на тока, системите с въздушна изолация са предпочитаният избор; за ограничено пространство, висока влажност или прашна среда се препоръчват компактни изолирани системи.

Определяне на класа на защита: За стандартни сценарии на закрито е достатъчен рейтинг IP40; за външна или влажна/прашна среда, осигурете клас на защита най-малко IP54; за среда с морски климат се препоръчват продукти с по-висок клас на защита.

Съображения за материала на проводника: За проекти, включващи продължителни високи натоварвания или изискващи изключителна стабилност, медните проводници са предпочитаният избор; за проекти с ограничени бюджети и минимални колебания на натоварването могат да бъдат избрани проводници от алуминиева сплав.

Персонализиране за специални изисквания: Ако имате специфични изисквания по отношение на среда за инсталиране, текущи рейтинги или функционални характеристики, моля, свържете се с нашия професионален екип; ние ще ви предоставим персонализирано продуктово решение, съобразено с вашите нужди.
