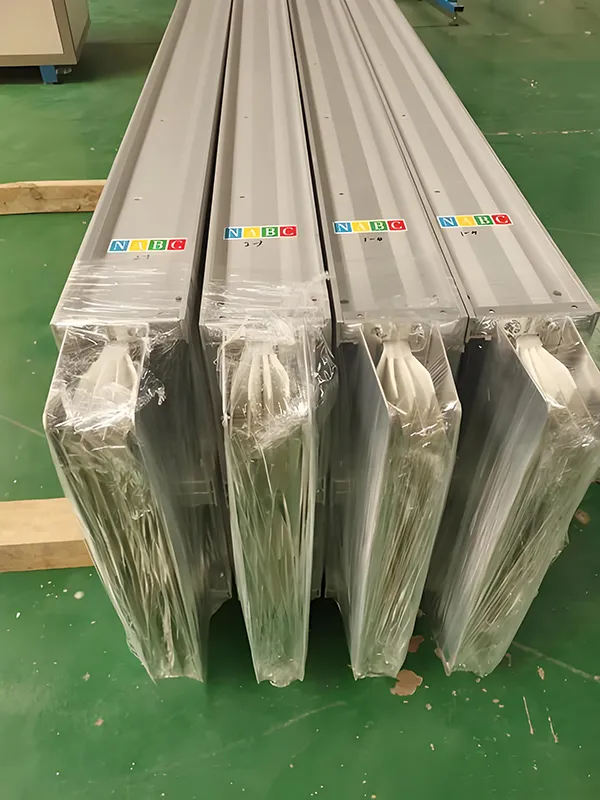

Сандвич шина за ниско напрежение

Благодарение на своята компактна структура, отлично разсейване на топлината и здрав капацитет за носене на ток, сандвич шина за ниско напрежение се очертава като основен избор в съвременните системи за разпределение на електроенергия.

Основна структура и конфигурация на изолацията

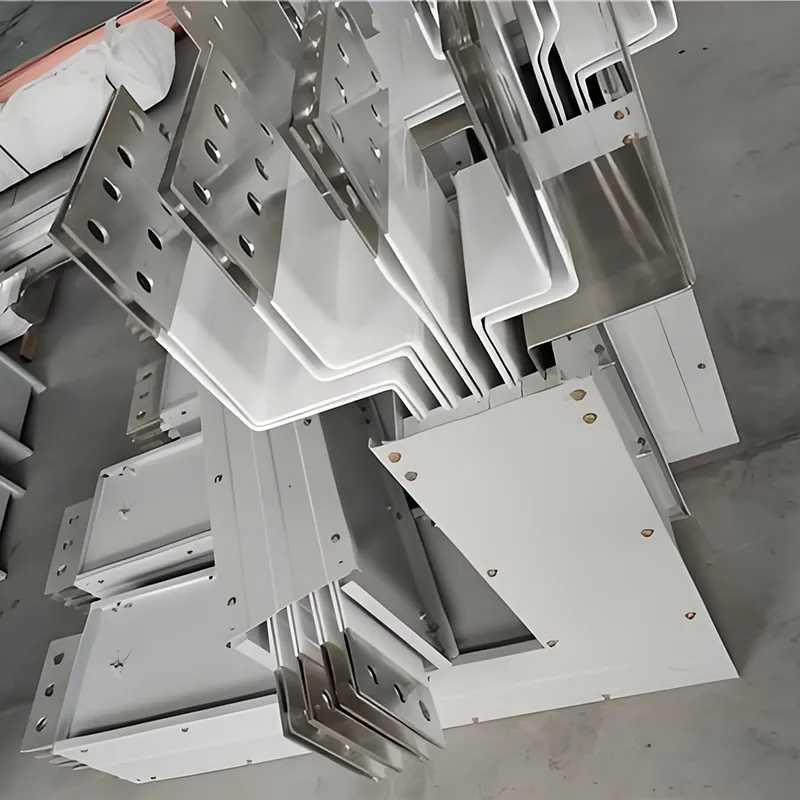

•Материал на проводника: електролитна мед с висока чистота (чистота ≥ 99,9%); повърхността може да бъде опционално посребрена или калайдисана за подобряване на проводимостта и устойчивостта на окисление.

Изолационни материали:

•Стандартен тип: Използва изолационни материали от клас B или по-висок (температурна устойчивост: 130°C)—като полиестерно фолио, слюдена лента и т.н.—за осигуряване на дългосрочна надеждност при работа.

•Пожароустойчив тип: използва композитен слой от слюдена лента и керамизиращ силиконов каучук, способен да поддържа изолационни характеристики дори при високи температури, вариращи от 600°C до 1000°C.

•Водоустойчив/устойчив на корозия тип: Характеризира се с капсулиране чрез клас Н полиестер-имид или отливка от епоксидна смола; класът на изолация достига клас H (180°C), предлагайки експлоатационен живот над 50 години.

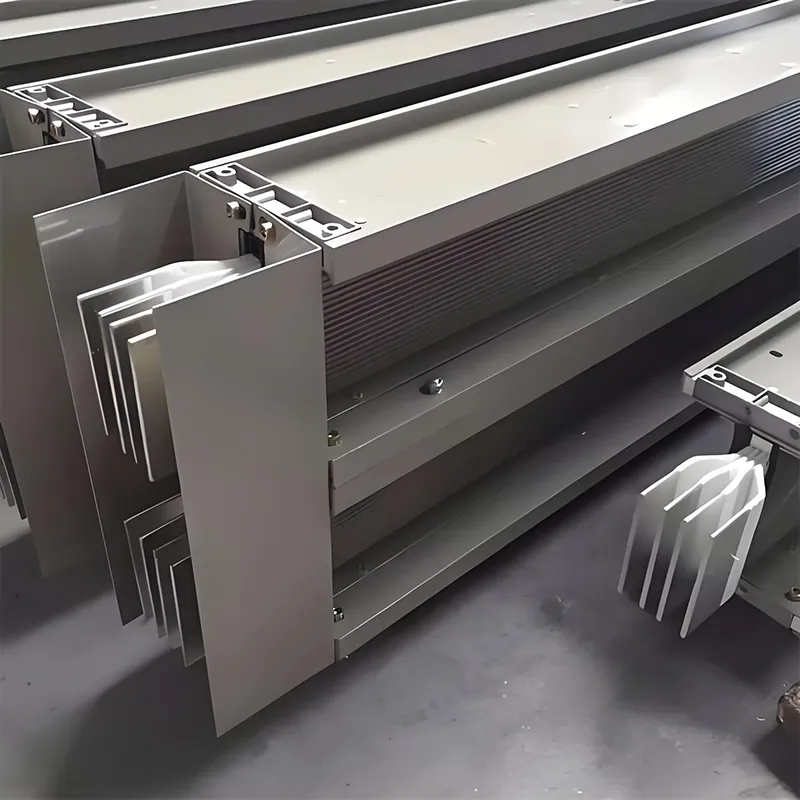

• Характеристики на структурата "сандвич": Фазовите проводници са плътно подредени и компресирани без никакви въздушни междини; модулът е напълно капсулован и формован под налягане, което значително намалява реактивното съпротивление и спада на напрежението.

Ключови електрически параметри и параметри за безопасност

Повишаване на температурата и контрол на топлинната ефективност

Граници на повишаване на температурата (при околна температура от 40°C):

Клеми за свързване: ≤ 60 K (т.е. максимум 100°C)

Метален корпус: ≤ 30 K (т.е. максимум 70°C)

Изолационна повърхност: ≤ 40 K (т.е. максимум 80°C)

Механизъм за разсейване на топлината:

Топлината, генерирана от проводниците, се отвежда през изолационния слой към металния корпус, където впоследствие се разсейва чрез конвекция и излъчване.

Корпусът от алуминиева сплав разполага с интегриран дизайн на ребра на радиатор, който подобрява ефективността на разсейване на топлината с над 30%.

Граници на термична издръжливост:

Стандартен тип: Дългосрочна работна температура ≤ 130°C

Пожароустойчив тип: способен да поддържа непрекъснато захранване за повече от 90 минути при 960°C

Тип от лята смола: способен на стабилна работа в температурен диапазон на околната среда от -40°C до 130°C

Клас на защита (IP код) и приложими среди

Механични и монтажни характеристики

Материал на корпуса:

Алуминиева сплав: лека, устойчива на корозия и предлага отлично разсейване на топлината; подходящ за използване като проводник за защитно заземяване (PE).

Студено валцована стомана: Висока структурна якост; когато е покрит с огнеупорна боя, той е подходящ за огнеустойчиви приложения.

Отливка от смола: разполага с неметален корпус и осигурява цялостна "четирипосочна защита"—хидроизолация, устойчивост на корозия, устойчивост на експлозия и защита от прах.

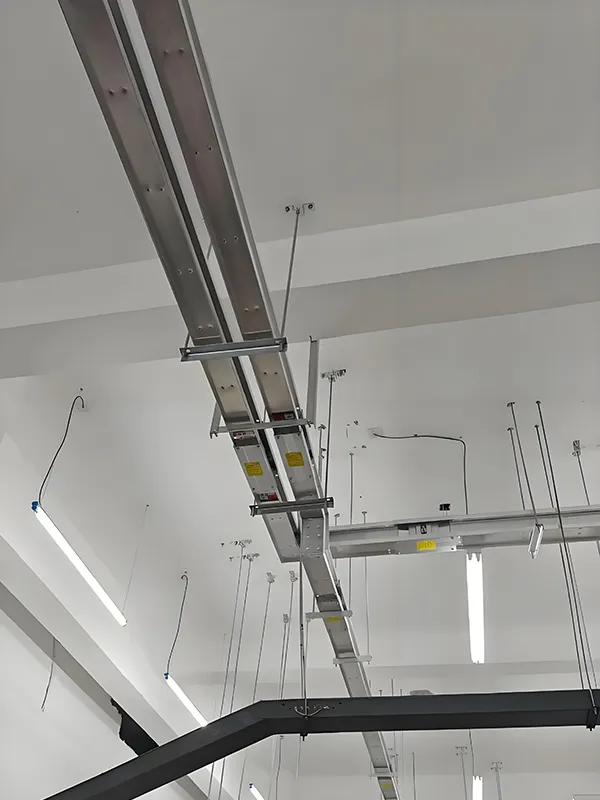

Метод на инсталиране:

Поддържа хоризонтален или вертикален монтаж на окачване, с регулируем обхват на толеранс от ±4 mm.

Разстояние между опорите/закачалките: ≤3m за прави участъци; ≤1,5m за извити участъци.

Технология на свързване:

Бърза връзка с един болт: Снабден с механизъм за контрол на въртящия момент, за да се осигури минимално контактно съпротивление.

Интелигентни конектори: Поддържат възможности за мониторинг на поддръжката, като по този начин намаляват риска от оперативна повреда.

Разширяване на специализираните технологии

Пожароустойчив шинопровод (тип NH)‌

Рейтинг на огнеустойчивост: Избираеми опции от 1 час, 1,5 часа, 2 часа или 3 часа

Топлоизолационен слой: Филц от алуминиеви силикатни влакна (Температурна устойчивост: 1250°C)

Външно покритие: Набъбваща огнеупорна боя; бързо увеличава топлопроводимостта при излагане на огън, за да забави преноса на топлина

Водоустойчив шинопровод (тип отлята смола)‌

Степен на защита: IP67–IP68

Изолационен материал: ненаситена полиестерна смола + неорганични пълнители, интегрално лято

Сценарии на приложение: Железопътен транзит, химически заводи, крайбрежни съоръжения и други корозивни или влажни среди

Интелигентен шинопровод

Интегрира измерване на температурата, мониторинг на тока и алармени модули за течове.

Поддържа RS485 или безжично предаване за интегриране в системи за сградна автоматизация.

ЧЗВ

1. Какво е сандвич с ниско напрежение?

Сандвич шина за ниско напрежение е компактна система за електроразпределение на шина, която използва плътно подредени проводници с изолация между фазите, осигуряваща висок токов капацитет, нисък импеданс и ефективно предаване на енергия за модерни сгради и индустриални съоръжения.

2. Какви са предимствата на сандвич шината в сравнение с традиционните кабели?

В сравнение с традиционните кабели, системата от сандвич шинни канали предлага по-добро разсейване на топлината, по-висок капацитет на ток, по-лесна инсталация и гъвкаво разширение, което я прави идеална за големи проекти за разпределение на електроенергия.

3. Къде обикновено се използва сандвич шина с ниско напрежение?

Той се прилага широко в центрове за данни, търговски сгради, фабрики, летища, търговски центрове и високи сгради, където се изисква надеждно и ефективно разпределение на енергията.

4. Какви номинални стойности на тока са налични за системи за шини с ниско напрежение?

Повечето системи за шини с ниско напрежение поддържат номинален ток, вариращ от 400A до 6300A, в зависимост от изискванията на проекта и дизайна на системата.

5. Може ли автобусът да бъде персонализиран за конкретни проекти?

да Професионални производители и доставчици на шини като Fenghua Electric могат да осигурят персонализирани решения за шини въз основа на текущия капацитет, инсталационна среда, ниво на защита и оформление на проекта.

6. Безопасна ли е сандвич шина за индустриално електроразпределение?

да Висококачествените системи за шинни канали за ниско напрежение се отличават със силна изолация, високи нива на защита и надеждна устойчивост на късо съединение, осигурявайки безопасна и стабилна работа.

7. Как да избера надежден производител или доставчик на шини?

Трябва да оцените производствения опит, сертификатите, проектните случаи, възможностите за персонализиране и техническата поддръжка на производителя на шините, преди да купите.

8. Как мога да получа оферта за сандвич с ниско напрежение?

За да получите точна цена на шина за ниско напрежение, обикновено трябва да предоставите подробности като номинален ток, дължина на шина, тип инсталация и чертежи на проекта на доставчика.
