Вертикална сандвич шина

Позициониране на продукта: Ефективно решение за пренос на енергия, пригодено за сценарии за вертикално разпределение на мощността

Електрическата вертикална сандвич шина Qingdao Fenghua е решение за разпределение на ток с висок ток, щателно изработено за сценарии като шахти за разпределение на енергия във високи сгради и вертикално предаване на енергия в промишлени предприятия. Чрез интегриране на „сандвич“ структура за компактно подреждане с дизайн, оптимизиран за вертикална инсталация, продуктът постига множество пробиви в оползотворяването на пространството, ефективността на предаване на енергия, безопасността и стабилността, утвърждавайки се като първокласен избор за вертикално разпределение на мощността в модерни архитектурни и индустриални условия.

Технически параметри

Основни технологии: Пробив в производителността във вертикални среди

1. Персонализирана "сандвич" структура за подреждане: Компактен дизайн, адаптиран за вертикални пространства

Продуктът използва "сандвич" структура, включваща плътно подреждане на трифазни проводници без междини. Проводниците са директно изолирани един от друг с помощта на високоефективни диелектрични материали, като по този начин напълно елиминират въздушните междини между фазите. Специално оптимизирани за сценарии за вертикална инсталация, разположението на проводниците и структурата на корпуса са усъвършенствани, за да намалят общия обем с над 30% в сравнение с традиционните шинни системи. Този дизайн позволява идеално пасване в ограничените пространства на разпределителните шахти, позволявайки максимален капацитет за пренос на ток в рамките на ограничени вертикални канали^.

2. Медни проводници с висока чистота: Осигуряване на ефективност при вертикално предаване на енергия

Като материал за проводник е избрана електролитна мед от клас T2 с чистота ≥99,95%. При 20°C неговото съпротивление е толкова ниско, колкото 0,01777 Ω·mm²/m, а неговата проводимост надхвърля 98%. При сценарии за вертикално предаване на мощност, тази характеристика с ниско съпротивление ефективно минимизира спада на напрежението на дълги разстояния, осигурявайки стабилни захранващи напрежения на всеки етаж на висока сграда. Повърхностите на проводниците могат по избор да бъдат обработени с калай или сребърно покритие за подобряване на устойчивостта на корозия, като се гарантира, че ниското контактно съпротивление се поддържа в дългосрочен план - дори във влажна среда на разпределителния вал - като по този начин се елиминират потенциалните опасности от прегряване.

3. Интегрирана вертикална система за разсейване на топлината: решаване на предизвикателството на повишаването на температурата на големи разстояния

За да се справи с проблема с топлината, склонна да се натрупва нагоре по време на вертикална инсталация, системата използва тристепенен вертикален път на разсейване на топлината: „Проводник – Изолационен слой – Метален корпус“. Корпусът е изработен от екструдирана алуминиево-магнезиева сплав, включваща интегрирани надлъжни ребра за разсейване на топлината на повърхността му. В сравнение със стандартните стоманени кутии, този дизайн увеличава повърхността на разсейване на топлината с 35% и повишава ефективността на топлопроводимостта пет пъти. При околна температура от 40°C, повишаването на температурата на свързващите клеми остава ≤60K, докато това на металната обвивка остава ≤30K – цифри доста под индустриалните стандарти – като по този начин се гарантира стабилна работа по време на вертикално предаване на енергия на дълги разстояния.

4. Проектиране на безопасността срещу "ефекта на комина": Създаване на здрава вертикална противопожарна бариера

Структурата "сандвич" без пролуки напълно елиминира непрекъснатите въздушни канали; в случай на пожар се предотвратява бързото разпространение на горещия въздушен поток нагоре през системата на шините. Това ефективно премахва "ефекта на комина" при неговия източник и успешно премина тестване от авторитетни национални агенции за пожарна безопасност. Освен това като опция се предлага огнеустойчив вариант; използвайки композитен изолационен слой от слюдеста лента и керамизираща силиконова гума, тази версия може да поддържа захранване за повече от 180 минути при екстремни температури от 960°C, като по този начин отговаря на строгите изисквания за вериги за пожарна безопасност във високи сгради.

Изключителни характеристики за вертикална инсталация

1. Модулна система за вертикално свързване

Включваща фабрично предварително произведени стандартни единици, системата използва двустранни болтове с контролиран въртящ момент и дискови пружини за връзки на място. Този дизайн позволява регулиране на толеранса на инсталацията от ±4 mm, като ефективно приспособява прецизните отклонения, присъщи на вертикалните инсталации. Времето за монтаж на сегмент е ≤10 минути; в сравнение с традиционното кабелно окабеляване, ефективността на конструкцията е подобрена с над 60%.

2. Слоест Plug-in дизайн: Гъвкаво посрещане на специфичните за етажа нужди от захранване

Отводите могат да се отварят във всяко вертикално положение по шинопровода. Разклонителните модули поддържат горещо включване (вкарване и отстраняване при условия на напрежение), осигурявайки последователност на свързване "земя-първо, земя-последно" за пълно елиминиране на риска от електрическа дъга. Всеки етаж може гъвкаво да конфигурира отклонителни модули въз основа на специфични изисквания за захранване, без да е необходимо да се прекабеляват цели сегменти на шини—перфектно приспособяване на корекциите на оформлението на пода и нуждите от разширяване на капацитета, типични за високите сгради.

3. Противокапка и сеизмична армировка

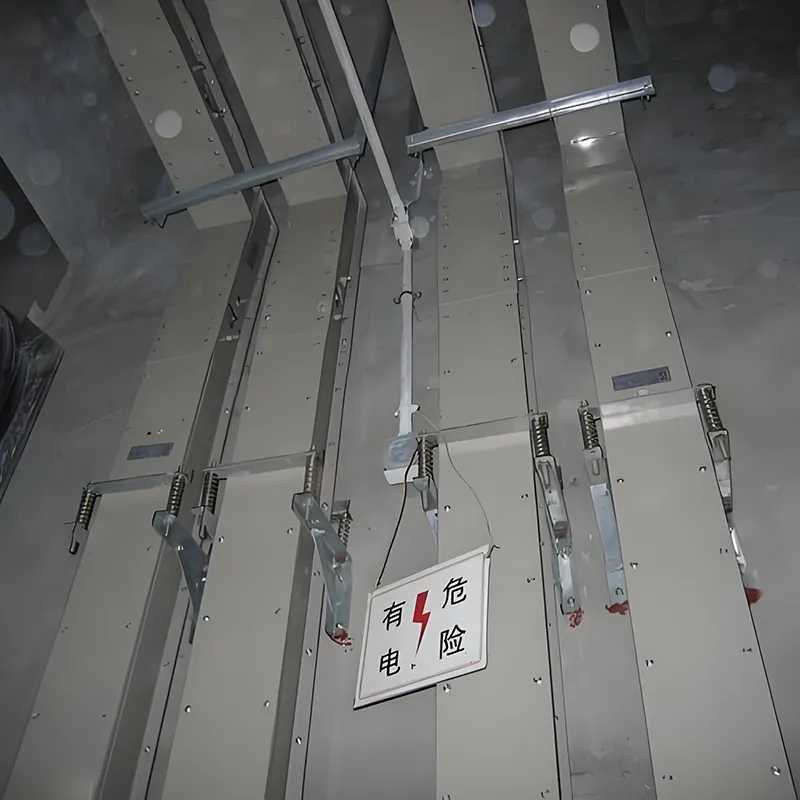

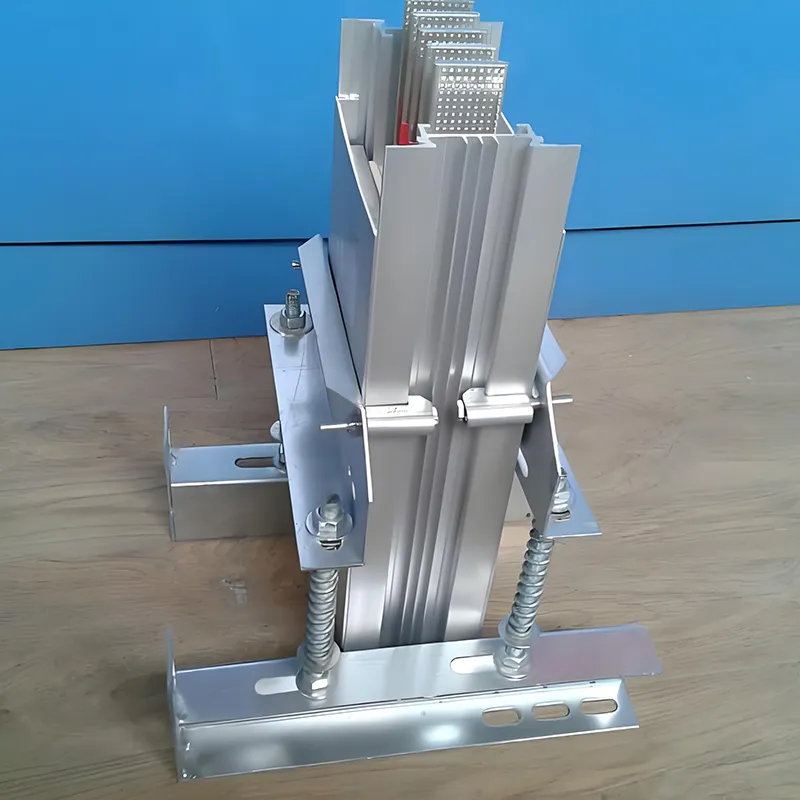

Специално проектирана за сценарии за вертикално инсталиране, системата е оборудвана със специални скоби против падане и компоненти за сеизмична армировка, способни да издържат на земетресения с магнитуд 8, като по този начин се гарантира структурната стабилност на шинопровода при екстремни работни условия. Разстоянието между скобите може да се регулира гъвкаво според изискванията за височина на пода: ≤3m за прави секции и ≤1,5m за ъглови секции.

Сценарии за приложение

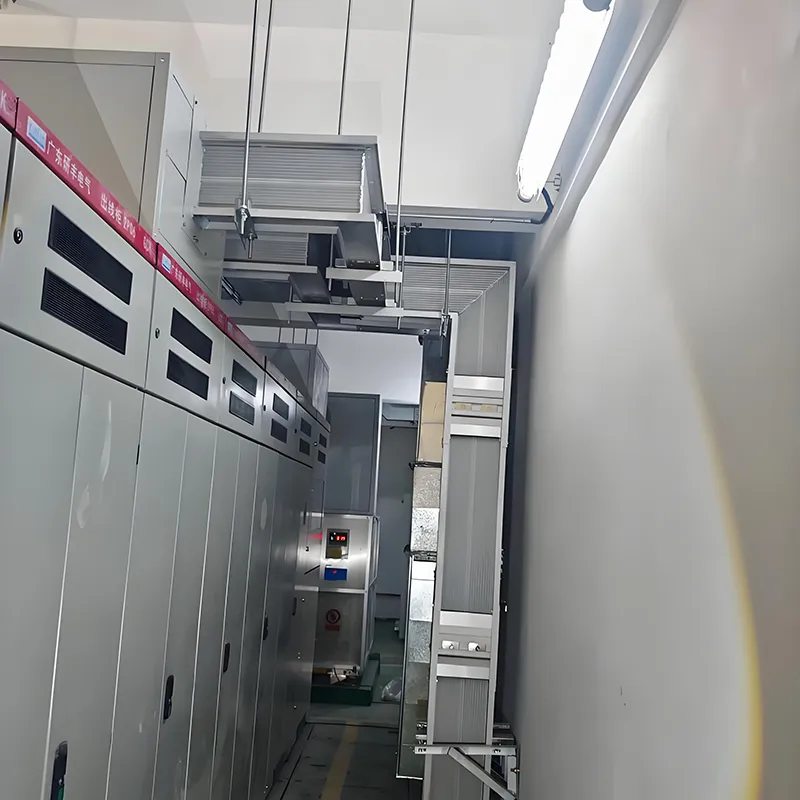

1. Разпределителни шахти на високи сгради

Вертикално прокарана в шахтите за електроразпределение, системата служи като заместител на традиционните кабели. За същия текущ капацитет, той заема само една трета от пространството, необходимо за кабелите, ефективно решавайки критичния проблем с ограниченото пространство в рамките на високи разпределителни шахти. Неговата напълно затворена структура елиминира опасности като заразяване с гризачи и рискове от пожар, като по този начин повишава цялостната безопасност на електроразпределителната система на сградата.

2. Вертикално предаване на мощност в промишлени предприятия

Осигурява вертикално гръбначно захранване за широкомащабно оборудване и автоматизирани производствени линии в рамките на многоетажни промишлени съоръжения. Неговата висока плътност на тока е идеално подходяща за концентрирано разположение на оборудването, докато модулната му възможност за разширяване поддържа гъвкави настройки на производствените линии.

3. Специализирани вертикални среди

Водоустойчивите продукти от лята смола са подходящи за вертикално предаване на енергия във влажна и корозивна среда - като подземни тунели и железопътни транзитни системи. Пожароустойчивите продукти са приложими за сценарии за вертикално разпределение на електроенергия със строги изисквания за пожарна безопасност, като тези в нефтохимическата и ядрената енергийна промишленост.

Стойност на клиента

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. е разположена в красивия крайбрежен град Циндао, в новата зона на западното крайбрежие. Създадена през 2005 г., компанията е водещ производител, специализиран в електрически продукти, включително кабелни скари, системи за шинопроводи и електроразпределителни шкафове. Нашето дъщерно дружество, Qingdao Fenghua Electric Co., Ltd., работи като допълваща роля към нашата компания майка, колективно установявайки цялостна продуктова матрица, която обхваща целия спектър от електроразпределително оборудване. През последните години компанията поддържа твърд ангажимент към иновациите, постигайки забележителни резултати в сферата на енергоспестяването и намаляването на потреблението. Няколко от нашите продукти – като самозаключващи се кабелни скари и медно-алуминиеви композитни шинопроводи – спечелиха пазарно признание за своята висока добавена стойност и напреднало технологично съдържание. Освен това, ние притежаваме изчерпателни доклади от тестове и задължителни сертификати за сертифициране, обхващащи широк спектър от спецификации на шинопроводи, което ни позволява да задоволим напълно разнообразните и многостранни нужди на нашите клиенти.

Избирайки вертикалната сандвич шина на Qingdao Fenghua Electric, вие се възползвате от:

• Оптимизиране на пространството: Вертикалното използване на пространството се увеличава трикратно, което го прави идеално подходящ за затворени среди, типични за шахтите за разпределение на енергия.

• Енергийна ефективност: Отличаващ се с медни проводници с ниско съпротивление и структурен дизайн с ниско съпротивление, той намалява загубите при разпределение на мощността с 10% до 20% годишно.

• Безопасност и надеждност: Включвайки дизайн против "ефект на комина" заедно с множество слоеве на защита, той създава здрава вертикална противопожарна бариера.

• Гъвкава адаптивност: С многопластов plug-in интерфейс и модулни възможности за инсталиране, той се адаптира към бъдещи корекции на оформлението на пода и изисквания за разширяване на оборудването.

• Гарантиране на марката: Подкрепени от 18 години специализиран опит в производството от Qingdao Fenghua, ние предоставяме цялостно следпродажбено обслужване и техническа поддръжка.

ЧЗВ

1.Какво е вертикална сандвич шина?

Вертикалната сандвич шина е компактна, силнотокова разпределителна система с подредени медни проводници, предназначена за безопасно и ефективно вертикално предаване на енергия във високи сгради и промишлени работилници.

2.Какви са номиналните стойности на тока и напрежението?

Вертикалните шини на Fenghua Electric са оценени 250A–6300A и ≤690VAC, подходящи за различни приложения за разпределение на висок ток с ниско напрежение.

3.Какви материали се използват за проводниците?

Използва се електролитна мед T2 с висока чистота, осигуряваща ниски загуби, висока проводимост и дългосрочна надеждност.

4.Какви нива на защита са налични?

Степента на защита варира от IP54 до IP68, в зависимост от модела, което го прави подходящ за вътрешна, външна и тежка среда.

5. Може ли автобусът да се използва в пожароопасни зони?

Да, огнеустойчивият модел разполага с изолация с оценка до 180°C и издръжливост на късо съединение, предназначени за безопасна работа при условия на пожар.

6. Колко високо може да се инсталира вертикално?

Вертикалната инсталация може да достигне до 200 метра, в зависимост от типа шинопровод и изискванията за натоварване.

7. Лесна ли е инсталацията?

Да, модулният дизайн и компактната структура позволяват бърз и удобен монтаж, намалявайки труда и времето за изпълнение на проекта.

8. Къде се използва често?

Идеален за шахти на високи сгради, промишлени цехове, фабрики, центрове за данни и други сценарии за вертикално разпределение на висок ток.
